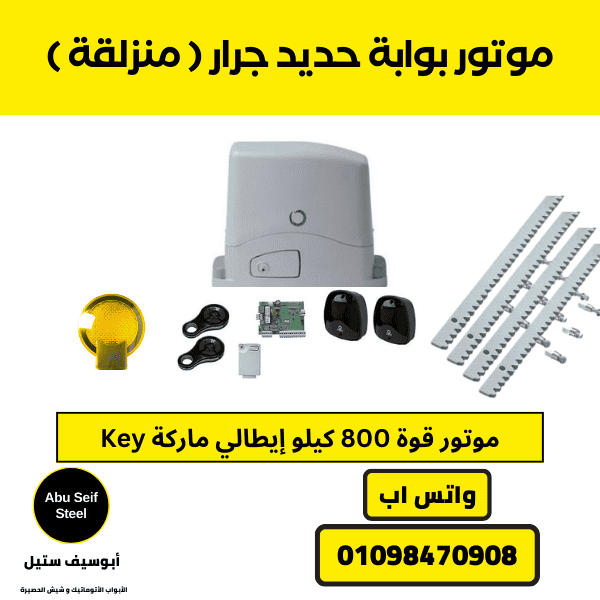

موتور الباب الجرار بيسحب البوابة أفقيًا على سكة بنظام مسنن — ترس على الموتور بيتعشّق مع جريدة مسننة على البوابة فيجرّها. أهم قرار في الموضوع كله هو القوة، والقاعدة إنها تكون ضعف وزن البوابة على الأقل: بوابة 400 كجم ياخدها موتور 800 كيلو. المتوفر عندنا إيطالي من 800 لحد 4000 كجم.
تشخيص مجاني
🔧 حدّد موتور البوابة الجرّارة المناسب لبوابتك5 أسئلة سريعة — الترشيح مبني على إن قدرة الموتور تكون ضعف وزن البوابة
1 / 5
1️⃣ وزن البوابة الجرّارة تقريبًا قد إيه؟لو مش متأكد، قدّرها حسب سُمك الحديد وحجم البوابة
2️⃣ عرض البوابة (المسافة اللي بتتفتح) قد إيه؟
3️⃣ ارتفاع البوابة قد إيه؟
4️⃣ البوابة بتُستخدم فين؟
5️⃣ البوابة بتتفتح كتير قد إيه في اليوم؟
✅ الموتور المناسب: موتور بوابة جرّارة 800 كيلو — القاعدة إن قدرة الموتور تكون ضعف وزن البوابة على الأقل.
✅ الموتور المناسب: موتور بوابة جرّارة 1000 كيلو — القاعدة إن قدرة الموتور تكون ضعف وزن البوابة على الأقل.
✅ الموتور المناسب: موتور بوابة جرّارة 1600 كيلو — القاعدة إن قدرة الموتور تكون ضعف وزن البوابة على الأقل.
✅ الموتور المناسب: موتور بوابة جرّارة 2000 كيلو — القاعدة إن قدرة الموتور تكون ضعف وزن البوابة على الأقل.
✅ الموتور المناسب: موتور بوابة جرّارة 2500 كيلو — القاعدة إن قدرة الموتور تكون ضعف وزن البوابة على الأقل.
✅ الموتور المناسب: موتور بوابة جرّارة 4000 كيلو — القاعدة إن قدرة الموتور تكون ضعف وزن البوابة على الأقل.
المشكلة الميكانيكية اللي النظام بيحلها بسيطة: إزاي تحوّل لفة عمود الموتور لحركة أفقية مستقيمة. نظام المسنن بيعملها مباشرة — الترس مثبت على الموتور، والجريدة المسننة شريط معدني مثبت بطول البوابة.
لما الموتور يلف الترس، سنانه بتتعشّق في سنان الجريدة واحدة ورا التانية. وبما إن الجريدة مثبتة على البوابة والموتور مثبت في الأرض، الترس بيمشي على الجريدة ويسحب البوابة معاه.

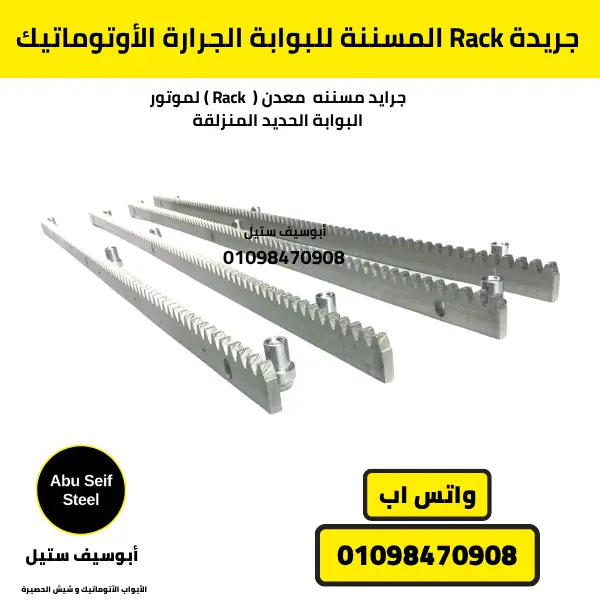

الجريدة المسننة هي اللي بتنقل قوة الموتور للبوابة
الجريدة مهمة زي الموتور. الجريدة لازم تغطي مسافة حركة البوابة كاملة مش عرض البوابة بس، لأن الترس بيفضل ماشي عليها لحد ما البوابة تتفتح آخرها. عشان كده الكمية بتتحسب من مقاس بوابتك مش بتتباع بطول ثابت.
اختيار القوة — القاعدة والجدول
القدرة بتتقاس بالكيلوجرام وبتشاور على وزن درفة البوابة اللي الموتور مصمم يحركها. والقاعدة العملية إن الموتور يتاخد بضعف الوزن تقريبًا.
وزن البوابة
الموتور المناسب
لحد 400 كجم
800 كيلو
400 – 500 كجم
1000 كيلو
500 – 800 كجم
1600 كيلو
800 – 1000 كجم
2000 كيلو
1000 – 1250 كجم
2500 كيلو
1250 – 2000 كجم
4000 كيلو
أكتر من 2000 كجم
مراجعة فردية
ليه الضعف؟
الموتور اللي شغال على حد قدرته بالظبط مفيهوش احتياطي، والبوابة مش حمل ثابت. تحريك بوابة واقفة بياخد مجهود أكبر بكتير من الاستمرار في تحريكها. احتكاك السكة بيزيد مع التراب وتآكل العجل. والبوابة المصمتة بتاخد ضغط هوا زي الشراع. والصدأ بيزوّد وزن محدش بيعيد قياسه.
مثال عملي. بوابة 800 كجم في فيلا سكنية ياخدها موتور 1600 كيلو. نفس البوابة على مدخل مصنع الأنسب لها 2000 أو 2500 كيلو — لأن اللي بيستهلك الموتور هنا هو كتافة الفتح مش الوزن.
القوة بتتحدد بالوزن، وكتافة الاستخدام بترفعها درجة
الجسم اللي جواه الموتور والترس، وبيتثبت على قاعدة جنب البوابة بحيث الترس يبقى في مواجهة الجريدة. تصنيفه بالكيلو هو اللي بيتقارن بوزن البوابة.
لوحة الكنترول
دي اللي بتاخد القرار: بتستقبل إشارة الريموت أو المفتاح، بتحدد اتجاه الحركة، بتقرا حدود النهاية اللي بتحدد الفتح والقفل، وبتتعامل مع الفوتوسيل. واللوحة متوافقة مع جهد الموتور — لوحة 24 فولت مش بديلة للوحة 220.
الكنترول بيترجم ضغطة الريموت لحركة
الريموت والمفتاح
الاتنين بيشغّلوا نفس اللوحة. الريموت متنقل وسهل، والمفتاح ثابت جنب البوابة ومش معتمد على بطارية ولا ممكن يضيع — عشان كده المداخل المشتركة بتستخدم الاتنين.
الفوتوسيل
وحدتين متقابلتين على جانبي فتحة البوابة بينهم شعاع إنفراريد. لو الشعاع اتقطع والبوابة بتتحرك، الكنترول بيوقفها أو يرجّعها. في أي مدخل بتشاركه عربيات وناس، ده الجزء اللي بيمنع الاحتكاك.
الفوتوسيل بيوقف البوابة لو حصل اعتراض
مفتاح التحرير اليدوي
كل موتور فيه وحدة تحرير بتتفتح بمفتاح، بتفصل الحركة عن الموتور فتقدر تحرّك البوابة بإيدك لحد ما الكهربا ترجع.
220 فولت ولا 24 فولت ولا 3 فاز؟
موتور 220 بياخد الكهربا مباشرة وده الشائع. موتور 24 فولت بياخدها عن طريق لوحة الكنترول اللي بتغذّيه بجهد منخفض، والفرق العملي إن الحركة بتبدأ وتقف بالتدريج عند الطرفين فالتشغيل أهدأ — مناسب للبيوت والكمبوندات. و3 فاز بيتحدد بالموجود في الموقع أصلًا، يعني المصانع والورش.
اللي مابيتغيرش. نوع التغذية مابيغيّرش قاعدة القوة. موتور 24 فولت مش معناه إنه يشيل بوابة أتقل — الضعف يفضل الضعف في كل الحالات.
الجرار ولا المفصلي؟
البوابة الجرارة بتتحرك أفقيًا بمحاذاة السور، فمش محتاجة فراغ قدامها. البوابة المفصلية بتتفتح للداخل أو للخارج على مفصلات، فمحتاجة مساحة خالية في اتجاه الفتح. الاختيار بيتحدد بشكل المدخل عندك قبل أي حاجة تانية.
البوابة الجرارة بتوفّر المساحة اللي المفصلية بتحتاجها قدامها
الموديلات المتوفرة
المدى المتاح إيطالي بالكامل من 800 لحد 4000 كجم:
أسئلة شائعة
موتور الباب الجرار بيشتغل إزاي؟بيحرّك البوابة أفقيًا على سكة بنظام مسنن (Rack and Pinion): ترس على الموتور بيتعشّق مع جريدة مسننة مثبتة بطول البوابة، فلما الترس يلف بيمشي على الجريدة ويسحب البوابة معاه. عكس اتجاه اللف بيعكس اتجاه الحركة.
إزاي أعرف قوة الموتور المناسبة؟القاعدة إن قدرة الموتور تكون ضعف وزن البوابة على الأقل. بوابة 400 كجم ياخدها موتور 800 كيلو، وبوابة 800 كجم ياخدها 1600 كيلو. الهامش ده بيغطي عزم البدء واحتكاك السكة وضغط الهوا على البوابة المصمتة.
ليه الضعف مش الوزن بالظبط؟لأن الموتور اللي شغال على حد قدرته مفيهوش احتياطي. البوابة بتتقل مع الوقت من الصدأ والتراب وتآكل العجل، والبوابة المصمتة بتشتغل زي الشراع مع الهوا. الهامش هو اللي بيخلي البوابة تتحرك بسلاسة بدل ما تتعب في كل مرة.
الاستخدام الصناعي بيغير الحساب؟أيوة. المصانع والورش والمخازن بتفتح البوابة عشرات المرات في اليوم، فيُفضّل درجة أعلى من الترشيح. بوابة 800 كجم في فيلا بتاخد 1600 كيلو، ونفس البوابة في مصنع الأنسب لها 2000 أو 2500.
إيه الفرق بين موتور 220 و24 فولت؟موتور 220 بياخد الكهرباء مباشرة. موتور 24 فولت بياخدها عن طريق لوحة الكنترول اللي بتغذّيه بجهد منخفض، وده بيدي تشغيل أهدأ وتحكم أدق في التسارع والتباطؤ عند طرفي الحركة. القوة المطلوبة مابتتغيرش في الحالتين.
النظام محتاج إيه غير الموتور؟جريدة مسننة بطول حركة البوابة، لوحة كنترول متوافقة مع جهد الموتور، وسيلة تشغيل (ريموت أو مفتاح)، وفوتوسيل للأمان عند فتحة المرور.
